$20.00
Nous réservons votre panier pendant 15:00.

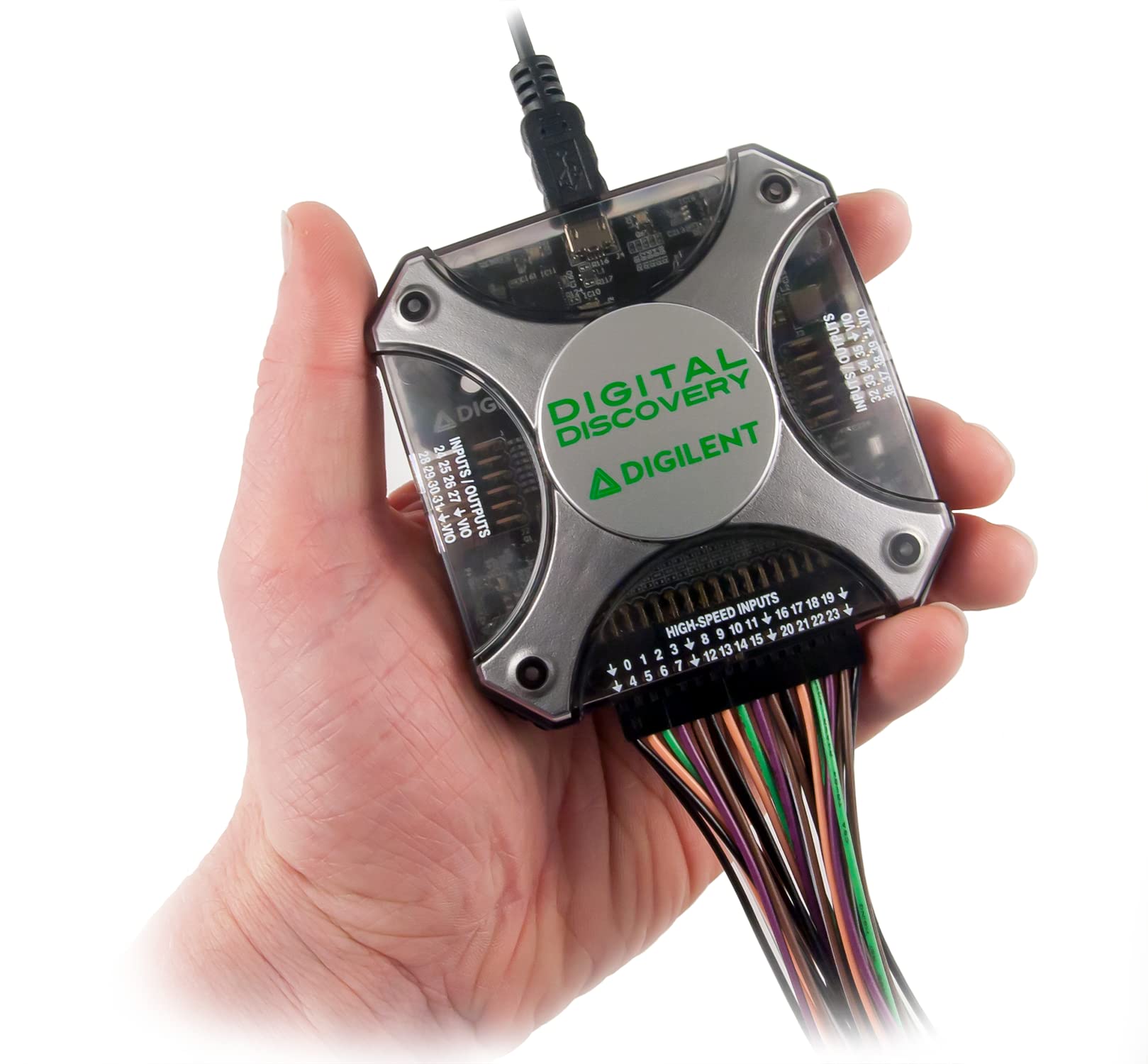

Le Digilent Digital Discovery est un analyseur logique USB portable à 32 canaux, aussi utilisé comme analyseur de protocole et générateur de signaux. Il échantillonne jusqu’à 800 MS/s sur 8 canaux, décode SPI, I2C, UART et CAN, et génère des motifs 16 canaux à 100 MS/s. Le boîtier compact se branche en USB et fonctionne avec le logiciel WaveForms.
À associer avecDigilent Digital Discovery analyseur logique bundle adaptateur + sondes119,97 €
Catégories : Digital Discovery
SKU : MLI-DIG-008
Partager:

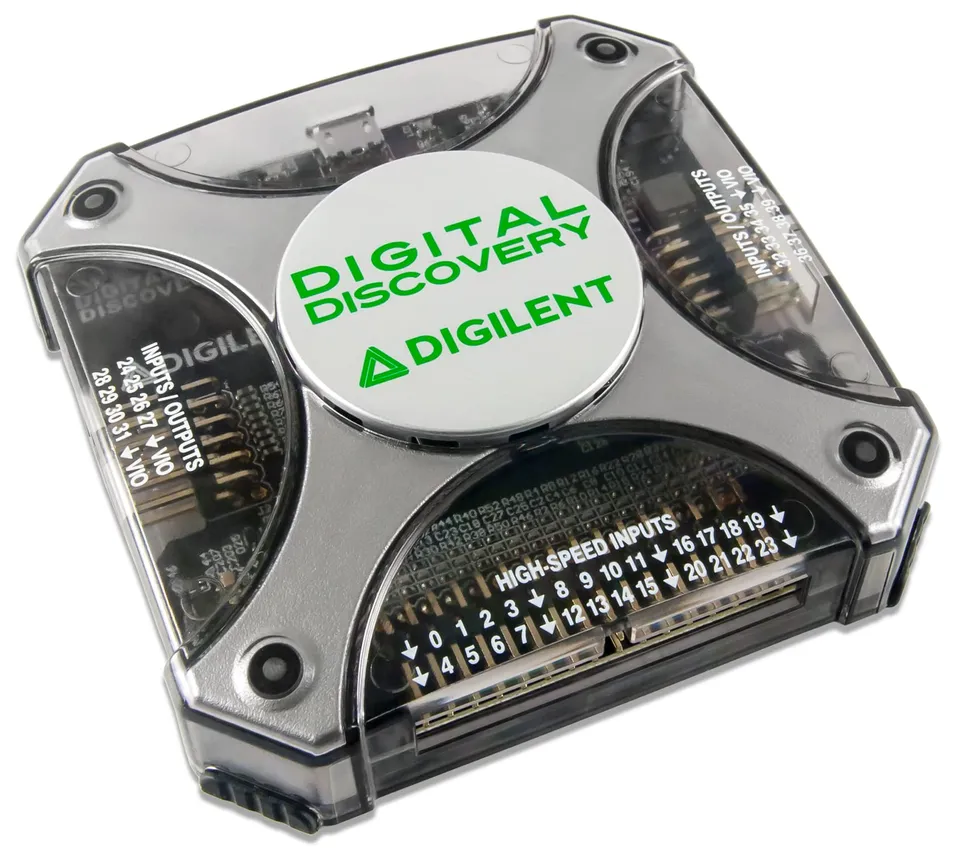

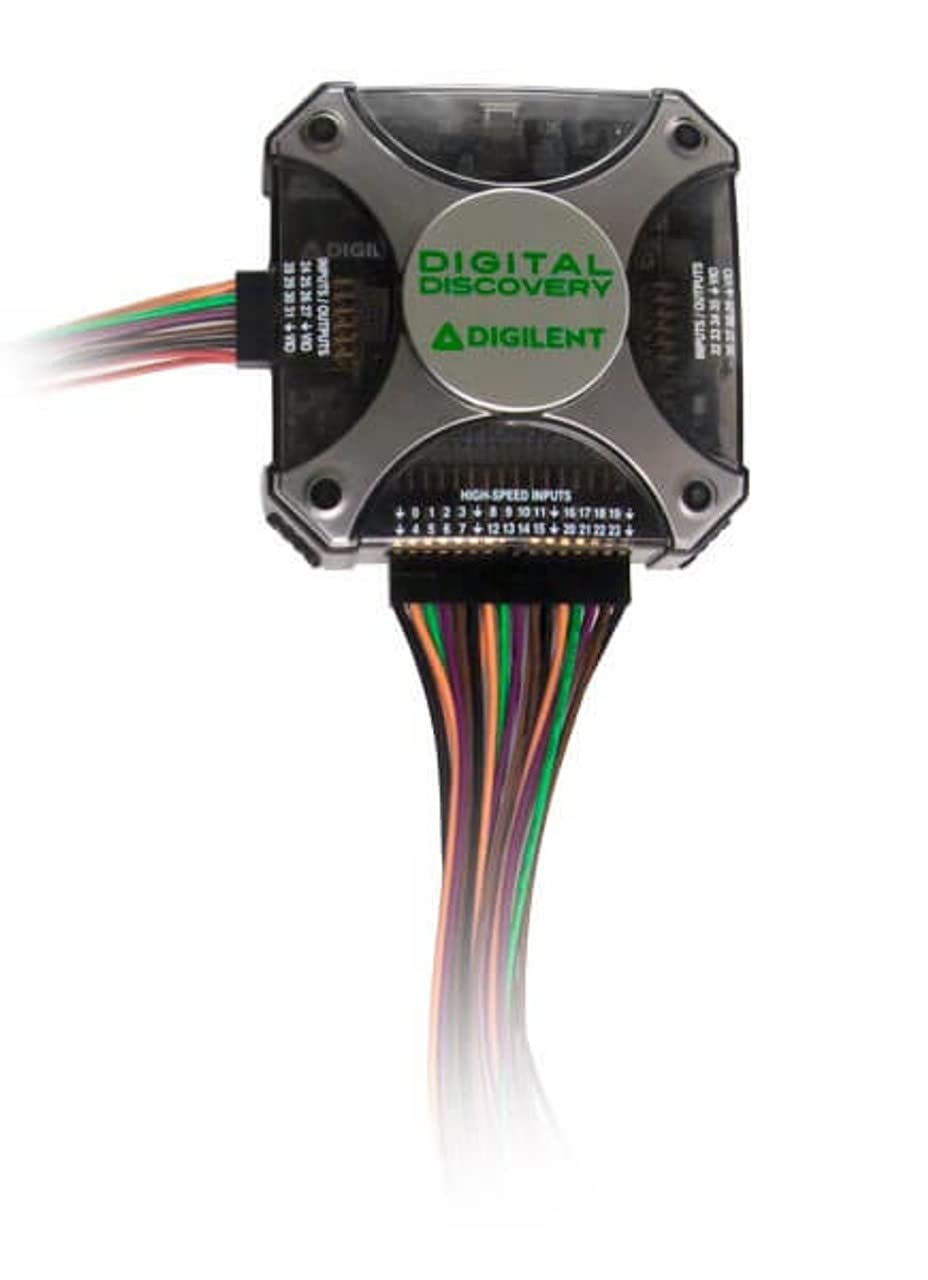

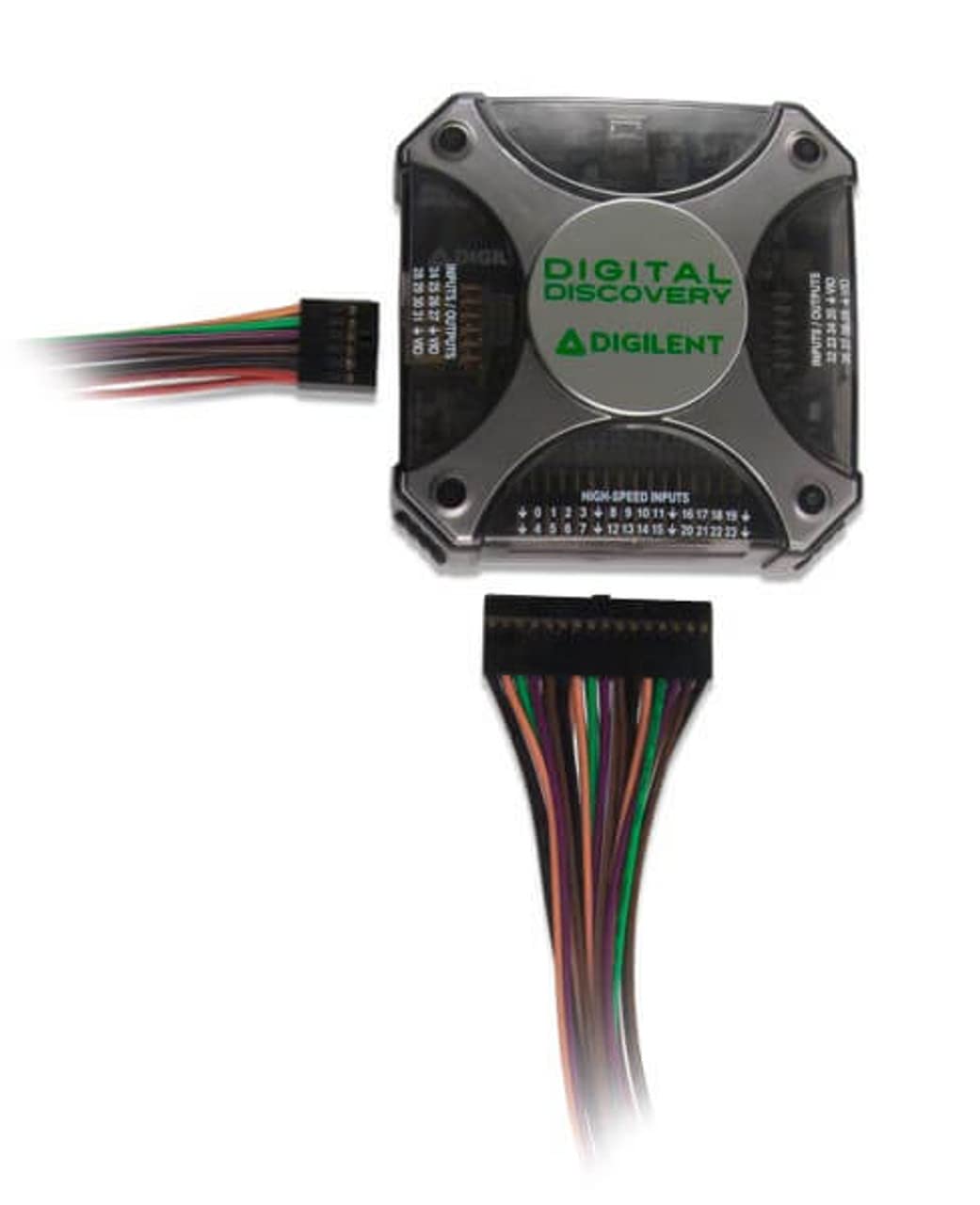

Le Digital Discovery de Digilent combine un analyseur logique de 32 canaux et un générateur de motifs de 16 canaux dans un boîtier USB compact. Les entrées acceptent des niveaux CMOS de 1,2 à 3,3 V. Le logiciel WaveForms pilote l’appareil depuis un ordinateur.
En mode 32 canaux, la capture monte à 200 MS/s. Elle monte à 400 MS/s sur 16 canaux et à 800 MS/s sur 8 canaux avec l’adaptateur haute vitesse. Onze interpréteurs sont intégrés pour lire les bus courants.
Le mode analyseur de protocole décode SPI, I2C, UART, CAN, AVR et les bus parallèles. Des interpréteurs personnalisés se créent par scripts. Deux broches trigger permettent de relier plusieurs instruments Digilent.
Le générateur de signaux fournit 16 sorties CMOS 1,2 à 3,3 V à 100 MS/s. Seize voies virtuelles ajoutent boutons, interrupteurs et LED pour l’entraînement logique. Une alimentation programmable 1,2 à 3,3 V / 100 mA alimente le montage et garde les mêmes niveaux sur les tampons.
Analyseur logique 32 canaux de 1,2 à 3,3 V CMOS.
Vitesses de 200 MS/s à 800 MS/s selon le nombre de canaux.
Décodage SPI, I2C, UART, CAN et parallèle.
Générateur de motifs 16 canaux à 100 MS/s.
Piloté en USB par le logiciel WaveForms inclus.
Gamme: Digital Discovery
Modèle: Digital Discovery
Logiciel: WaveForms
Variante: boîtier portable USB
Protocoles: SPI, I2C, UART, CAN, AVR, parallèle
Vitesse max: 800 MS/s sur 8 canaux, 400 MS/s sur 16 canaux
Générateur: 16 canaux 100 MS/s
Type de produit: analyseur logique USB
Canaux analyseur: 32 canaux
Vendeur: Mélia
Oui, le Digital Discovery se pilote depuis un PC en USB avec le logiciel WaveForms.
J’ai capturé du SPI à haute vitesse sans erreur.

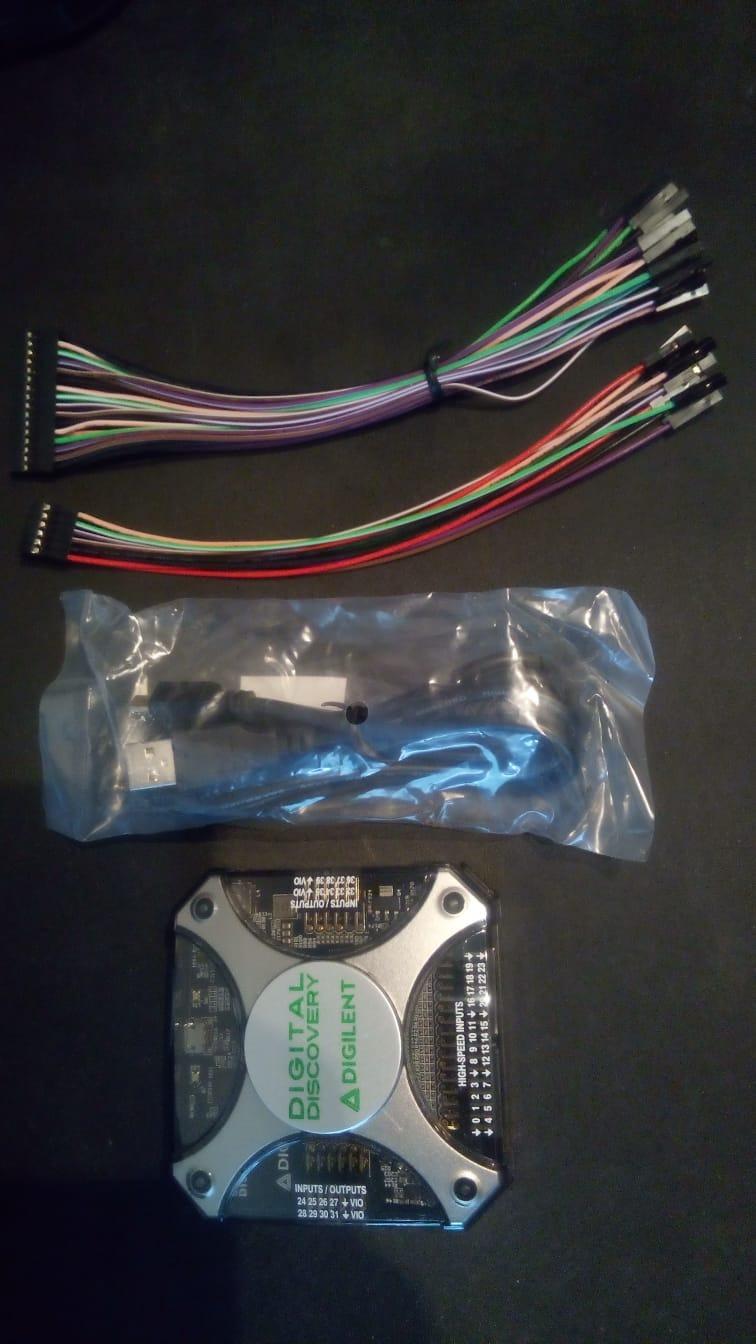

WaveForms affiche les 32 pistes clairement. Le boîtier chauffe un peu.
La capture 8 canaux tient le rythme. J’ai eu des coupures sur un port USB.
