Digilent BNC Adapter carte adaptateur Analog Discovery
4.1 (10)
75,00 €37,50 €
La carte Digilent BNC Adapter est un adaptateur pour accessoire d'oscilloscope Analog Discovery. Ce module BNC relie câbles et sondes standard aux deux voies oscilloscope et aux deux voies AWG. Il monte la bande passante à 30 MHz et permet le couplage AC ou DC.
En stock
-
1
+
Recevez-le sous 3 à 5 jours ouvrés.
21 personnes consultent cet article.33 exemplaires vendus aujourd’hui.Plus que 6 exemplaires en stock.
Catégories : Mixed Signal Oscilloscopes Accessories
SKU : MLI-MIX-002
Partager:
Description

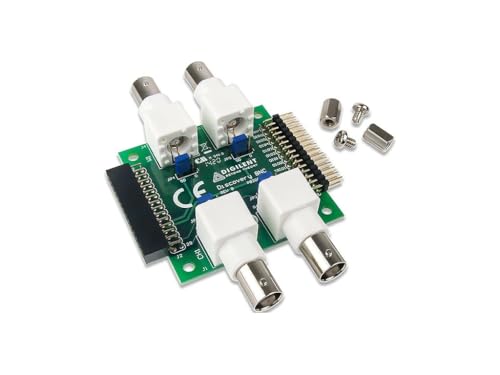

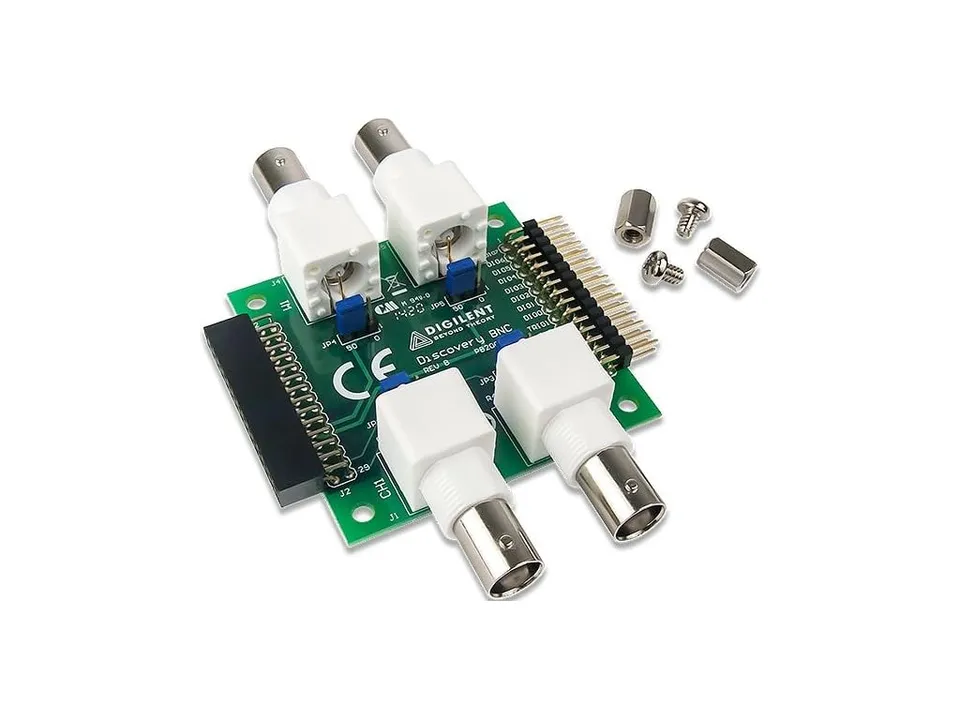

Digilent BNC Adapter pour Analog Discovery
Cet adaptateur BNC se branche sur l'Analog Discovery. Chaque voie d'oscilloscope reçoit un connecteur BNC standard. Le couplage AC ou DC se choisit par cavalier derrière le port. Les entrées sont asymétriques avec masse commune.
Les deux canaux AWG disposent aussi de connecteurs BNC. L'impédance de sortie se règle à 50 ohms ou 0 ohm par cavalier. Ce choix adapte la mesure aux câbles 50 ohms ou à une liaison directe. La carte convient aux câbles et sondes tactiles BNC.
Adaptateur oscilloscope 30 MHz et AWG 12 MHz
Avec cet accessoire d'oscilloscope, la bande passante passe de 9 MHz à 30 MHz. Celle du générateur passe de 9 MHz à 12 MHz. Les essais gagnent en stabilité avec des câbles blindés. L'ensemble reste compact sur la paillasse.
Accessoire Analog Discovery utilisations
Ce module BNC sert en test et mesure sur signaux mixtes. Il relie l'Analog Discovery à un montage sous test. Les étudiants et makers gardent les mêmes sondes que sur un oscilloscope classique.
Caractéristiques
Adaptateur BNC pour Analog Discovery Digilent
Oscilloscope porté de 9 MHz à 30 MHz
Générateur AWG porté à 12 MHz
Couplage AC ou DC par cavalier
Sortie AWG 50 ohms ou 0 ohm sélectionnable
Gamme: Mixed Signal Oscilloscopes Accessories
Usage: câbles et sondes BNC standard
Modèle: BNC Adapter for Analog Discovery
Couplage: AC / DC par cavalier
Variante: carte adaptateur Analog Discovery
Impédance: 50 ohms ou 0 ohm
Connecteurs: 4x BNC 2x scope 2x AWG
Compatibilité: Analog Discovery
Type de produit: adaptateur BNC
Bande passante AWG: 12 MHz
Bande passante scope: 30 MHz
Vendeur: Mélia
Questions fréquentes
Faut-il un Analog Discovery pour l'utiliser ?
Oui, cette carte s'enfiche sur l'Analog Discovery pour utiliser des câbles BNC.
